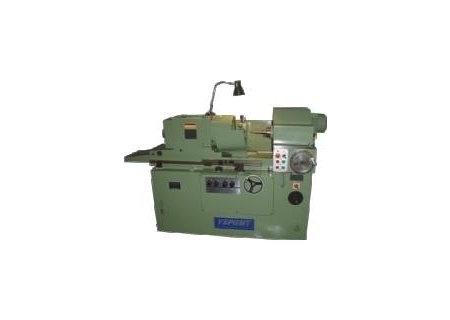

YL-M2200 內圓磨床

YL-M2200 內圓磨床

一、功能特點：

內圓磨床,實驗設備

1.機床的進給及補償，由傳動機構執行。進給系統具定程磨削功能，采用手動或液壓二種進給方式。

2.工作臺快退設有中停裝置，快退距離可按需要調整，以減小輔助時間。

3.工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工件時的安全性。

4.機床砂輪軸高轉速為24000轉/分，以提高磨削小孔時的質量。

5.用戶特殊訂貨，可改裝電主軸變頻調速以磨削小直徑內孔。

二、技術參數

序號	項 目	規 格參數
1	磨孔直徑	?6～?100
2	工件大旋徑	罩內?260罩外?480
3	工件轉速(r/min)	180～500 4級
4	工作臺大行程(r/min)	550
5	進給分辨率	0.002
6	機床外形尺寸	2363×1260×1310
7	圓度(μm)	2.5
8	粗糙度(μm)	Ra0.63
9	孔長度	69100150
10	床頭箱回轉角度⁽⁰⁾	20
11	砂輪轉速(r/min)	18000 24000
12	工作臺運動速度(工作修正)(m/min)	1.5～6 0.1～1
13	機床總功率	3.8
14	機床重量	1600
15	圓柱度(μm)	4
