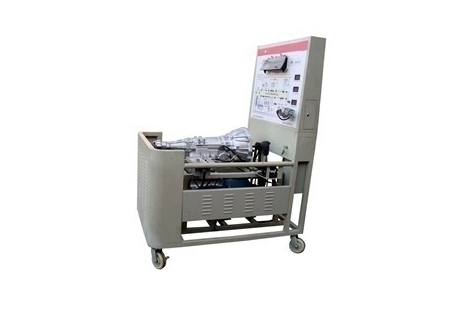

自動變速器新型豐田A340E試驗臺

一．新型豐田A340E自動變速器試驗臺 產品簡介

  該自動變速器實訓臺(豐田A340E)采用翻新豐田A340E電控自動變速器總成為基礎,可調速三相異步電動機做動力源,對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等...,本實訓系統以原廠電控自動變速器為基礎，調速三相電機為動力源，可對自動變速器進行換檔等各項測試工況實際操作、及故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車自動變速器結構與原理及工作過程。適用于各類型院校及培訓機構對汽車自動變速器理論和維修實訓的實訓教學需要。

本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。

二．新型豐田A340E自動變速器試驗臺 主要用途

1．適用于各類型院校及培訓機構對汽車自動變速器理論和維修實訓的實訓教學需要。

2．適用于各類型院校及培訓機構對汽車自動變速器模塊各單元教學需要。

3．適用于模塊化教學模式的教學需要。

4．適用于汽車職業技能鑒定考核的需要。

5．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。

三．新型豐田A340E自動變速器試驗臺 結構組成

豐田A340E自動變速器總成、自動變速器控制單元、掛檔桿總成、組合儀表、三相調速電機、節氣門體總成、診斷座、油壓表、原車電路原理圖板及檢測端子、制動機構、移動臺架等、故障模擬考核和排除系統、直流電源裝置、臺架操作說明書、實驗指導書等附件。

各傳感器及執行器安裝數字顯示表、臺架安裝油壓力表、帶鎖止萬向的腳輪、臺架轉動等部位加裝安裝裝置。

四．功能特點

1．電動機驅動變速器模擬運行、二極管顯示電磁閥工況；模擬運行工況正常（包含：換檔、升降檔、加減速等工況）。

2．指針式壓力表指示主油道壓力值。

3．故障模擬系統可模擬實際運行工況，設置多種系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。

4．電壓表實時顯示傳感器與執行器的變化，執行元器件用LED 燈顯示工作狀態。

5．配備原車故障檢測通訊的診斷座，可讀取故障碼等。

6．實訓臺面板上繪有原車一致的彩色噴繪電路圖，1.5mm冷板或5mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析控制系統的工作原理。

7．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。

8．實訓臺加裝電源等安全保護裝置。

9．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

五．外形與顏色

設備外形：

分體式1400×600×1250mm(長×寬×高)； 1240×650×1680mm(長×寬×高)

整體式1400×1000×1740mm(長×寬×高)

設備顏色：7032（用戶可選擇各種顏色）

六．制造工藝

1.設備檢測面板

采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。

2.設備面板柜

2.1鋼性結構焊接

2.2冷板：1.5mm

2.3一次沖壓成形

2.4表面采用亞光灰噴塑工藝，厚度0.3mm.

3.設備底座架

3.1鋼性結構焊接

3.2方管：40*40*2.0mm

3.3底板沖壓成形

3.4表面采用亞光灰噴塑工藝，厚度0.3mm.

4.萬向腳輪

4.1前二只萬向帶鎖止功能腳輪

4.2后二只萬向腳輪

4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

4.4腳輪：100mm×50mm(直徑×寬度)

4.5腳輪支撐：1.5T

七．技術指標

1.工作電源：直流12V

2.變速器油：依變速器型號

3.工作溫度：-40℃～+50℃

4．主機：原車裝置

5.電機：380V /5.5KW

6.交流電源：220V/380V
