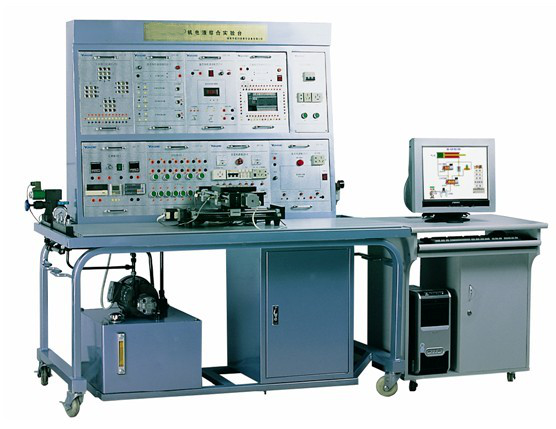

模塊化機電液氣一體化創新設計綜合實驗臺

  模塊化機電液氣一體化創新設計綜合實驗臺 該實驗臺是我公司與國內數所在機電和液壓等方面科研實力雄厚的高校進行技術合作,以數位機電、液壓領域的資深教授、..該實驗臺是我公司與國內數所在機電和液壓等方面科研實力雄厚的高校進行技術合作，以數位機電、液壓領域的資深教授、工程師為技術開發力量，立足大學本、?？茖嶒灲虒W，努力開發出的國內一流的機電液教學設備。

該實驗臺是由多種實驗模塊板組合而成，模塊和模塊既可獨立實驗教學，也可以由幾個組合成大型的綜合控制系統，來適應課程設計或者畢業設計，不同的用戶可以根據自身的實際需要組合成不同的實驗臺。設備完全按工業元件配置，不僅適用于高校教學，同時可以用來進行工程培訓和仿真。

一、模塊化機電液氣一體化創新設計綜合實驗臺性能特點

1、實驗臺采用金屬框架制作，操作臺面采用工業T型鋁合金型材，整體設計美觀大方。
2、實驗臺電器控制由多種模塊板組成，對不同的功能模塊進行組合，可以滿足各類控制要求，各功能模塊之間組合使用連線，簡單、安全、可靠、控制功能齊全。
3、所用液壓元件均為工業液壓元件，可承受壓力高過31.5MPa。氣動元件采用亞德客氣動元件為主，附有卡式連接板，可方便固定或拆卸。

二、模塊化機電液氣一體化創新設計綜合實驗臺 實驗內容

1、機電類實驗

1）新型電器控制、執行元件簡介

2）機床基本電器控制線路設計及運行

3）異步電動機順序動作控制

4）直流電機的行程控制

5）直流電機PWM調整

6）三相交流電機變頻調速

7）PLC控制異步電動機星-三角形降壓起動

8）PLC控制異步電動機正反轉運行

9）PLC控制異步順序動作控制

10）PLC控制異步電機計數控制

11）PLC控制異步直流電機的行程控制

12）三相異步電機正反轉繼電器控制實驗

13）三相異步電機能耗制動繼電器控制實驗

14）三相異步電機自鎖繼電器控制實驗

15）三相異步電機的星三角變換啟動繼電器控制

16）三相異步電機能耗制動PLC控制實驗

17）三相異步電機自鎖PLC控制實驗

18）數控十字滑臺的單坐標速度、位移的控制實驗  (選配實驗)

19）數控十字滑臺的雙坐標速度、位移的控制實驗  (選配實驗)

20）數控十字滑臺的雙坐標繪圖控制實驗      選配實驗)

2、機電、液壓控制類實驗（PLC、繼電器）

1）液壓元件結構、性能認識

2）油缸的往復運動及控制回路

3）油缸的順序動作回路（帶仿真軟件）

4）節流閥控制的同步回路（帶仿真軟件）

5）節流閥換向回路（帶仿真軟件）

6）進油節流調速（帶仿真軟件）

7）兩級調壓（帶仿真軟件）

8）旁路節流（帶仿真軟件）

9）三位四通換向回路（帶仿真軟件）

10）二位四通換向回路（帶仿真軟件）等近25種液壓回路實驗。

3、機電、氣動控制類實驗（PLC、繼電器）

1）單作用氣缸回路；

2）雙作用氣缸換向回路；

3）單作用氣缸調速回路；

4）雙作用氣缸單向調速回路；

5）雙作用氣缸雙向調速回路；

6）速度控制回路；

7）差動回路；

8）速度換接回路；

9）二次壓力控制回路；

10）差壓回路等近20種氣動回路實驗。

4、PLC工程演示實驗

  1）十字路口交通燈演示實驗 (選配實驗)

  2）霓虹燈燈飾工程演示實驗 (選配實驗)

5、綜合類控制實驗

1）可編程控制器對液壓系統—油缸速度和往返及定位控制

2）可編程器，變頻控制油缸速度位置—電子容積調速系統

3）可編程控制器控制十字滑臺的速度，位置—雙十字坐標數控系統（客戶選配）

三、主要技術參數：

 1、電機型號：M3P4H523 額定功率：2.2KW  額定轉速：1420r/min

2、定量葉片泵：FA1-11  額定壓力：7MPa  額定排量：11ml/rev

3、壓縮機排氣量：58L/min     噪聲:≤58db(靜音)

4、供電電壓：380V

5、外形尺寸：1600×850×1700mm
