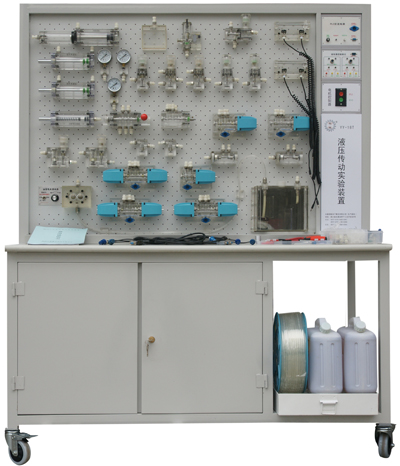

液壓傳動插孔式演示裝置
一、液壓傳動插孔式演示裝置 概述

 液壓傳動插孔式演示裝置|液壓與氣動實訓裝置可組合多種實驗回路,在增加與保證實驗項目及功能的前提下, 根據在為了適應在短暫課堂時間內，完成多個液壓油路的教學內容，同時演示多個不同對比油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有能夠演示多種實驗回路的實驗設備。

  液壓傳動試驗裝置可組合多種實驗回路，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使系統的實驗范圍更加廣，內容更加豐富。本系統采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制、實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的必備儀器。

二、液壓傳動插孔式演示裝置 特點

1、實驗演示系統采用立體柜式結構，元器件操作方便，立體感強。

2、實驗系統元件均采用透明液壓元件，使實驗過程更加直觀。

3、實驗系統元件采用插孔式組合，使組裝回路簡單易行。

4、實驗演示臺采用了優質密度板材料，進口樹脂面漆，結實牢固，美觀大方。

5、采用繼電器控制方式，同樣可根據需要擴展為PLC控制，方式多種，內容豐富。

孔式演示裝置 技術參數

四、液壓傳動插孔式演示裝置 基本配置

（一）液壓元件配備：

   壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。

（二）電氣模塊：

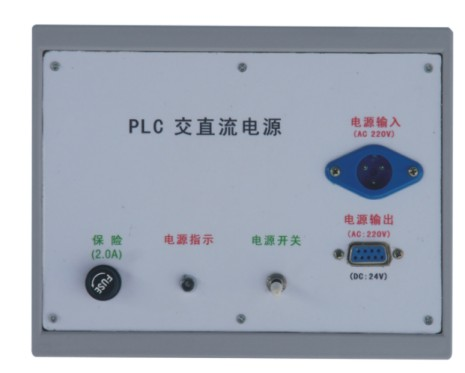

     1.直流24V（2A）電源單元

     2.繼電器控制單元

     3.電機控制器

（三）附件

     1.菲力格-300專業工具配件箱

五、透明液壓元件展示

六、液壓傳動插孔式演示裝置 基本實驗

A.用換向閥的換向回路

B.用“O”型機能換向閥的閉鎖回路

C.用液控單向閥的閉鎖回路

D.壓力調定回路

E.二級壓力回路

F.用減壓閥的減壓回路

G.用增壓缸的增壓回路

H.用換向閥的卸載回路

I.進油節流調速回路

J.回油節流調速回路

K.變量泵調速回路

L.變量泵和調速閥組成的復合調速回路

M.流量閥短接的速度換接回路

N.二次進給回路

O.用順序閥的順序動作回路

P.用壓力繼電器的順序動作回路

Q.用電器行程開關的順序動作回路

R.用行程閥的順序動作回路

透明液壓傳動演示系統配置清單
