電工電子技能創新實訓考核室設備

電工電子技能創新實驗室設備實驗項目包括電工學、電工與原理、模擬電子、數字電子技術等課程，包括立式電工創新實驗與電工技能綜合實訓考核裝置，立式電工電子創新實驗與技能實訓綜合考核裝置，立式電工電子創新實驗與技能實訓綜合考核裝置，初級電工、電拖實訓考核裝置，中級電工、電拖實訓考核裝置，高級電工、電拖實訓考核裝置（PLC控制），高級電工技能實訓考核裝置，高級維修電工技能實訓考核裝置等等

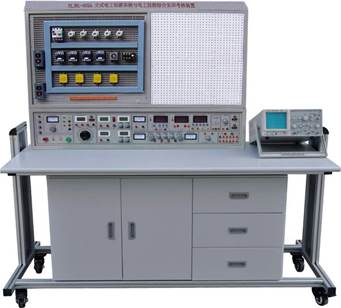

YLJNL-455A立式電工創新實驗與電工技能綜合實訓考核裝置

本實驗與實訓綜合裝置即能完成“電工學”“電工原理”等課程實驗，又能完成“電工技能訓練”“電工實訓”“電力拖動控制線路與技能訓練”等課目的實訓，還可擴展PLC可編程控制、變頻技術等課程實驗實訓。實驗部分在九孔萬能通用實驗板上完成，可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路等實驗項目。實訓考核部分在網孔板上完成，接近工業現場，動手能力強，實訓方法靈活，能完成“工具及儀表的使用”“電工基本技能訓練”，“電動機的安裝維護與故障處理”，“電動機基本控制線路的安裝、調試與維修”，“常用生產機械電氣控制線路的故障分析與處理”等實訓考核項目。該裝置適用高等、中等、職校及技?，F(xiàn)有實驗室更新?lián)Q代或新建擴建實驗室的理想教學設備。

裝置特點：

1、即能完成電工實驗又能進行電工實訓考核，大大節省實驗用房，節省管理人員。

2、實驗部分元件盒盒體透明,直觀性好,盒蓋與盒體采用較科學的壓卡式結構,維修拆裝方便。元件盒在九孔萬能實驗板上任意插接成實驗電路，方法靈活，使學生所學知識靈活運用、快速掌握。

3、實訓部分在網孔板上完成，操作方便、靈活，更換便捷，接近工業現場，易擴展實訓功能或開展新實訓項目。

4、實驗實訓項目豐富，裝置功能齊全。

5、設有電壓型電流型漏電保護器，并有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設備和操作者安全。

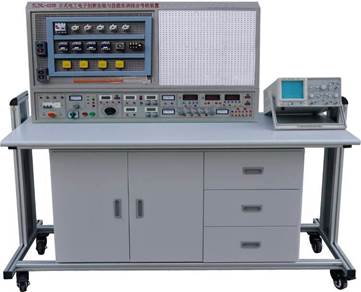

YLJNL-455B立式電工電子創新實驗與技能實訓綜合考核裝置

本實驗與實訓綜合裝置即能完成“電工學”“電工原理”“電子技術”等課程實驗，又能完成“電工技能訓練”“電工實訓”“電力拖動控制線路與技能訓練””電子技能訓練“等課目的實訓，還可擴展PLC可編程控制、變頻技術等課程實驗實訓。實驗部分在九孔萬能通用實驗板上完成，可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路等實驗項目。電工實訓考核部分在網孔板上完成，接近工業現場，動手能力強，實訓方法靈活，能完成“工具及儀表的使用”，“電工基本技能訓練”，“電動機的安裝維護與故障處理”，“電動機基本控制線路的安裝、調試與維修”，“常用生產機械電氣控制線路的故障分析與處理”等實訓考核項目。電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和三十幾類實用新型電路的制作、調試，使學生掌握電子產品的工作調試、掌握焊接和電路組裝工藝技能。該裝置適用高等、中等、職校及技?，F(xiàn)有實驗室更新?lián)Q代或新建擴建實驗室的理想產品。

YLJNL-555A立式電工電子創新實驗與技能實訓綜合考核裝置

本裝置是電工、模電、數電實驗與技能實訓考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師人員和基建投入，經濟效益顯著。實驗項目包括電工學、電工與原理、模擬電子、數字電子技術等課程，可完成交直流、振蕩、磁場電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路等電路實驗。實驗部分采用德國職業教育先進的實驗方法：利用九孔通用萬能實驗板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。模電、數電技能實訓改革傳統實驗實訓教學模式，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置三十幾套特制實訓電路板和相應元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等內容。電工實訓考核在實訓考核臺左邊網孔板上進行，通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目系統訓練?？梢赃_(dá)到勞動及社會保障職業技能鑒定中級以上水平。本系列設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的理想產品

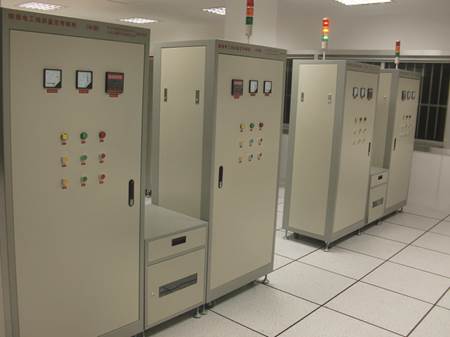

YLXKG-850A型初級電工、電拖實訓考核裝置

產品特點：

該裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有電路所需的電度表、日光燈、開關、插座、感應開關、漏電開關以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、有動功率表、電度表等，為延長電器使用壽命，各電氣的接線點都與接線端子相連，再由接線端子與被控制電氣連接。適用于各勞動職業技能鑒定部門，同時適合各大中專、技校初級電工、電拖專業教學設備與實訓設備。

技術性能：

1、輸入電源：AC380V±5%50HZ

2、外形尺寸：800×500×1800mm

3、裝置容量：<1.5KVA

YLXKG-850B型中級電工、電拖實訓考核裝置

產品特點：

該裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有電路所需的電度表、日光燈、開關、插座、感應開關、漏電開關以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、有動功率表、無動功率表、電度表等，為延長電器使用壽命，各電氣的接線點都與接線端子相連，再由接線端子與被控制電氣連接實驗器材

技術性能：

1、輸入電源：AC380V±5%50HZ

2、外形尺寸：800×500×1800mm

3、裝置容量：<1.5KVA

YLXKG-850C型高級電工、電拖實訓考核裝置（PLC控制）

產品特點：

該裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有電路所需的電度表、日光燈、開關、插座、感應開關、漏電開關以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、有動功率表、無動功率表、電度表、三菱PLC主機和工作電源、定時、誤操作記錄儀表等，為延長電器使用壽命，各電氣的接線點都與接線端子相連，再由接線端子與被控制電氣連接。

技術性能：

1、輸入電源：AC380V±5%50HZ

2、外形尺寸：800×500×1800mm

3、裝置容量：<1.5KVA

YLGJDG-91高級電工技能實訓考核裝置

產品概述：

“YLGJDG-91高級工技能實訓考核裝置”是為了滿足各高職院、技校對相關專業的學生培訓及有關部門對高級電工資格鑒定考核的內容要求研制的，實訓考核內容包括：10KV變配電所的繼電保護、變配電所的二次回路和操作電源、電力拖動設備、電子電路、電力電子、單片機及應用、可編程控制器、變頻器應用技術等，產品經嚴格測試和評估，已成為實訓、實驗、考核的一個理想實驗設備。

產品特點：

1、設備具有良好的兼容性和可擴展功能。

1)基本資源如：電源、模擬6-10KV電網變配電站停電、送電倒閘操作模板以及6-10KV電網電路模板等采用固定式結構設計；實驗項目采用組件式掛箱結構設計，可以根據用戶的實驗項目進行靈活選配。

2)部分掛箱模塊由基本資源和功能擴展區兩部分組成，功能擴展區可以方便地插入和取下擴展功能模板，因此，用戶如需增加新的實訓內容，只需向本公司購買相應的擴展模板即可，無須添加或更換設備。

2、電子技術線路板及電氣控制線路都裝在掛板上，操作利更換十分便捷。在一套設備上可以進行電子技術、電力電子變流技術、電機與拖動、白動控制、可編程控制器、變頻調速、電力系統繼電保護及變配電所二次同路的操作等七個方面的技能訓練。

3、培訓內容即具有針對性義具有實用性。通過培訓裝置的操作培訓后，學生能把專業知識和操作技能有機的結合起米，從而有利于提高學生的綜合分析判斷能力和調試維修技術水平。

4、供配電輸電線路、電力拖動電路及電機經過特殊設計，實訓操作貼近工業現場，學生通過培訓，能很快到現場工作。

技術參數：

1、輸入電源：三相五線AC380V±10%50HZ

2、工作環境：環境溫度范圍為-5℃~+40℃，相對濕度<85%（25℃）；海拔<4000m

3、裝置容量：<1.5KVA

4、外形尺寸：1700×720×1650mm

5、裝置重量：≤250kg

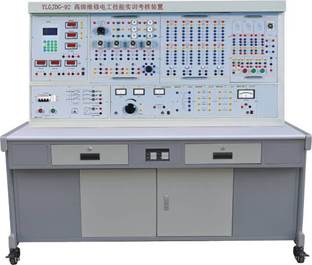

YLGJDG-92高級維修電工技能實訓考核裝置

產品概述：

“YLGJDG-92高級維修電工技能實訓考核裝置”將電子、變流、電機與拖動、自動控制、可編程控制器、變頻器等技術合理的組合在一起，能夠?qū)ε嘤?xùn)人員的技能進行較全面的綜合性培訓，基本滿足機械工業出版社出版的《高級維修電工技術》和國家勞動出版社山版的《維修電工技能訓練》兩本教材的有關技能培訓的要求，它可作為各企業、職業技術院校、技校等單位的高級維修電工的培訓操作臺，也可以做為相關部門對高級維修電工資格認定的考核鑒定設備。本裝置具有故障設置與排除功能，每個故障點都有測試孔引出，便于監測故障位置。

產品特點：

項目順利進行。具有電流型漏電保護器、隔離變壓器等多重人身安全保護措施。各測量儀表、電源均具有過量程和短路保護。采用全封閉新型手槍式導線，可以完全杜絕學生觸摸到金屬部分，充分保護人身利設備的安全。

2)電子技術線路板及電氣控制線路都裝在掛板上，操作和更換十分便捷。在一套裝置上可以進行電子技術、電力電子變流技術、電機與拖動、白動控制及可編程控制器等五個方面的技能訓練。

3)培訓內容即具有針對性義具有實用性。通過培訓裝置的操作培訓后，學生能把專業知識和操作技能有機的結合起米，從而有利丁提高學生的綜合分析判斷能力和調試維修技術水平。

4)實訓裝置配置了實訓管理器，可通過非接觸式射頻卡設置故障，并對實訓時間、故障排除的次數、電源控制進行管理。若不進行故障設置，則實訓裝置可以作為一般的教學實驗臺來使用。當需要考核時，則教師可設置多種故障（每臺實訓臺可以設置不同的故障）由受考核人員通過

技術參數：

1、輸入電源：三相四線（380V±10%50HZ）

2、工作環境：溫度-10℃~+40℃，相對濕度<85%（25℃）；海拔<4000m

3、裝置容量：<1.5KVA

4、外形尺寸：1600×750×1500mm

5、裝置重量：≤200kg
