液壓氣動PLC控制教學實驗設備

液壓氣動PLC控制教學實驗設備集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及控制技術于一體，包含液壓傳動與PLC實訓裝置(工業型單面)，透明液壓傳動與PLC實訓裝置(T型鋁槽單面)，氣動與PLC實訓裝置(T型鋁槽單面)，氣動與PLC實訓裝置(網板型雙面)，挖掘機液壓系統實訓裝置等等

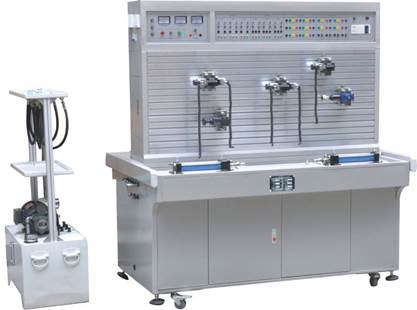

YLYPL-91A液壓傳動與PLC實訓裝置(工業型單面)

液壓傳動部分技術參數及指標集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。

液壓傳動與PLC實訓裝置技術參數

1．輸入電源：三相五線，380V．允差±l0%，50Hz。

2．裝置容量：<2kVA。

3．變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。

4．PLC選用三菱FX1N系列主機

5．電機：額定電壓380V．額定功率0.75kW，絕緣等級B

6．液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。

YLYPL-91C透明液壓傳動與PLC實訓裝置(T型鋁槽單面)

透明液壓傳動與PLC實訓裝置主要特點

1、液壓PLC控制實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

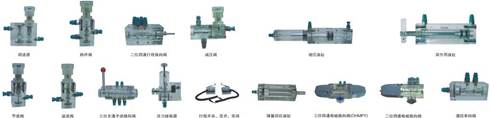

3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

透明液壓傳動與PLC實訓裝置主要技術參數

1、電源：AC220V50HZ

2、直流電源輸入AC220V輸出DC24V/3A

3、可編程控制器（PLC）：三菱FX1N系列

4、液壓實訓泵站電機功率：400W調速范圍0－1500r/min

5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）

7、電磁換向閥：AC220V吸力3Mpa

8、實訓裝置外型尺寸：1500mm×650mm×1700mm

YLQPL-92A氣動與PLC實訓裝置(T型鋁槽單面)

氣動與PLC實訓裝置主要特點

1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件按放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。

3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。

4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

YLQPL-92D氣動與PLC實訓裝置(網板型雙面)

氣動與PLC實訓裝置主要特點

1、氣動PLC控制實訓裝置主要由實訓桌、實訓臺、2套氣動元件和2套電器控制器件、2套可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。

3、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安插在實驗面板上（面板為“網板型”鐵板沖壓成型）。回路搭接采用快換接頭，拆接方便快捷。

4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。

5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

氣動與PLC實訓裝置主要技術參數

1、電源：AC220V50HZ

2、直流電源：輸入AC220V，輸出DC24V/2A

3、可編程控制器（PLC）：三菱FXN系列

4、WY5.2雙頭靜音空氣壓縮機（基本配置小型機）電機功率：250W電源：AC220V轉速：2880r/min

5、公稱容量：18L

6、額定輸出氣壓1Mpa

7、實訓裝置外型尺寸：1500mm×900mm×1700mm

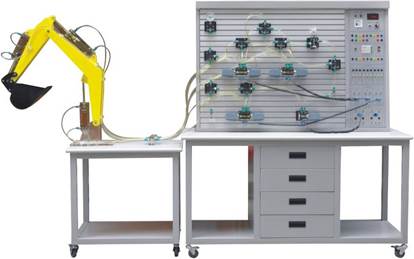

YLWJJ-91挖掘機液壓系統實訓裝置

挖掘機液壓系統實訓裝置特點

1、在原有透明液壓PLC控制實驗裝置幾十種基本回路上增加了可模擬真實挖掘機工作裝置各種動作。

2、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個試驗臺具有形象、直觀、方便、可靠等優點。

3、透明液壓試驗臺主要由實訓桌、實訓支架、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

挖掘機液壓系統實訓裝置主要技術參數

1、電源：AC220V50HZ

2、直流電源輸入AC220V輸出DC24V/3A

3、可編程控制器（PLC）：三菱FX1N系列

4、液壓實驗泵電機功率：250W，調速范圍0－1700r/min，液壓泵工作時噪聲≤58dB演示實驗油路液流要求壓力僅需0.8-1.3Mpa(油泵最高壓力：Pmax＝2.5Mpa)

5、電磁換向閥：AC220V吸力3Mpa

6、實訓臺外型尺寸：1500mm×650mm×1700mm

7、挖掘機試驗臺挖掘動作時總外型尺寸：1850mm×650mm×1850mm
